★社内講習会★

詳しくは㈱日立産機システム様のHPを御覧下さい☆
          ↓

 【R1年05月29日(水) 実施】

㈱日立産機システム
㈱日立産機システム

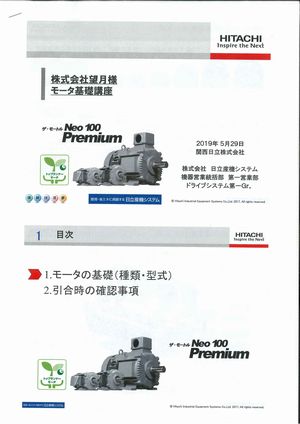

今回の講習会で使用した資料です

「使用環境」とは、モータが設置される場所の周囲環境のことを指す。
屋内・屋外の違いや、周囲の温度や湿度、雰囲気(薬品やガス)等の
条件が厳しい場合、それに耐えられるモータを作る必要があるため
詳細確認が必要となります。

極数、回転数について

回転磁界は磁石と同じ様に、N極の反対にはS極が発生するので、その数はb
必ず2の倍数になります。N極とS極の総数を「極数」と言います。
(N極とS極の総数が4つの場合、「4極」または「4P(ポール)と表します。)


極数によって、モータの回転速度が決定します。
回転速度とは、シャフトが1分間に回る速度のことで、単位はmin-1または
rpmで表します。回転速度を求める計算式と、代表的な極数の回転速度を
下記に表します。

;

※実際にシャフトが回る回転速度は、上記値より「すべり」を差し引いた数値です

 周波数/極数  2P 4P  6P  8P
 50HZ
 3000  1500  1000  750
 60HZ
3600  1800  1200  900


泉様
使用環境について
佐藤様

今回は㈱日立産機システム様にお越し頂きまして、『モータの基礎(種類・型式)』についてご説明頂きました。

トップページへ戻る
    ↓

次回の講習会は6月末を予定しております
