1　圧力、温度による選定
　　→　温度圧力によって弁種や材質が異なる。

2　流体の種類による選定
　　→　液体、気体、腐食性などによって耐食材料が異なる

3　制御特性による選定
　　→　比例制御などの場合の流量特性による弁種の選定

4　バルブの構造による選定
　　→　重量、操作性、シール性、耐久性など。

5　法規・規格の指定による選定
　　→　高圧ガス認定品、ファイヤセーフなど。
6　経済性（コスト）による選定
　　→　材質、弁種などによって耐久性が異なる。

　【H31年03月27日（水）　実施】

項目	ゲート弁	グローブ弁	ボール弁	バタフライ弁
弁全開時ジスク	流路に残らない	流路に残る	流路に残らない	流路に残る
ジスクの作動	上下作動	上下作動	回転作動	回転作動
操作性	普通	普通	良い	良い
面　間	大きい	最も大きい	大きい	小さい
重　量	重い	重い	重い	軽い
高　さ	最も大きい	高い	低い	低い
シール性能	普通	良い	良い	普通
使用温度範囲	広い	広い	狭い	狭い
使用圧力範囲	広い	広い	狭い	狭い
流れ易さ	流れ易い	流れ難い	最も流れ易い	最も流れ難い
中間開度の使用	不適	適している	不適	適している
耐久性	良い	良い	やや劣る	劣る
異常昇圧	発生する	発生しない	発生する	発生しない
アンバランストルク	発生しない	発生しない	発生する	発生する

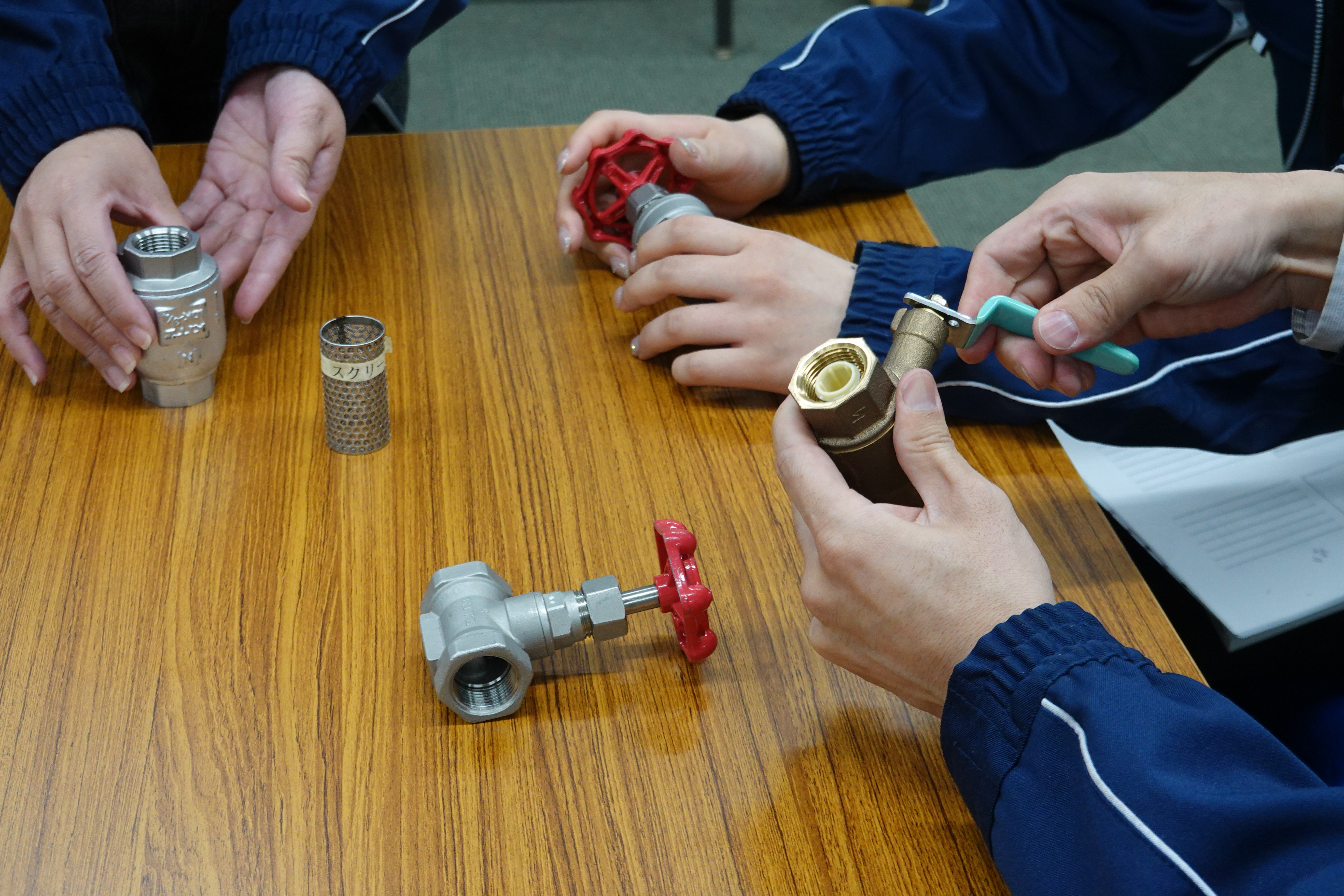

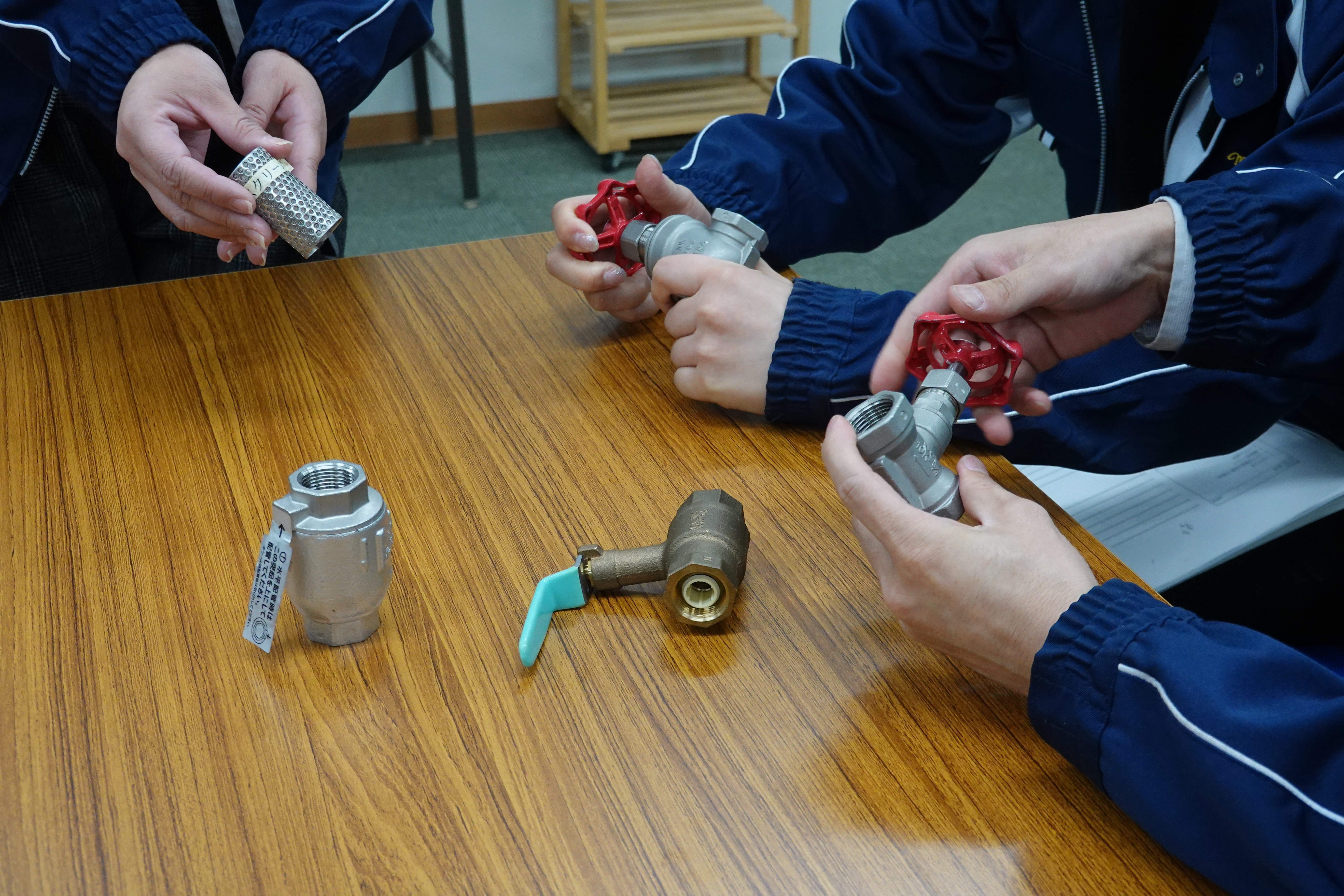

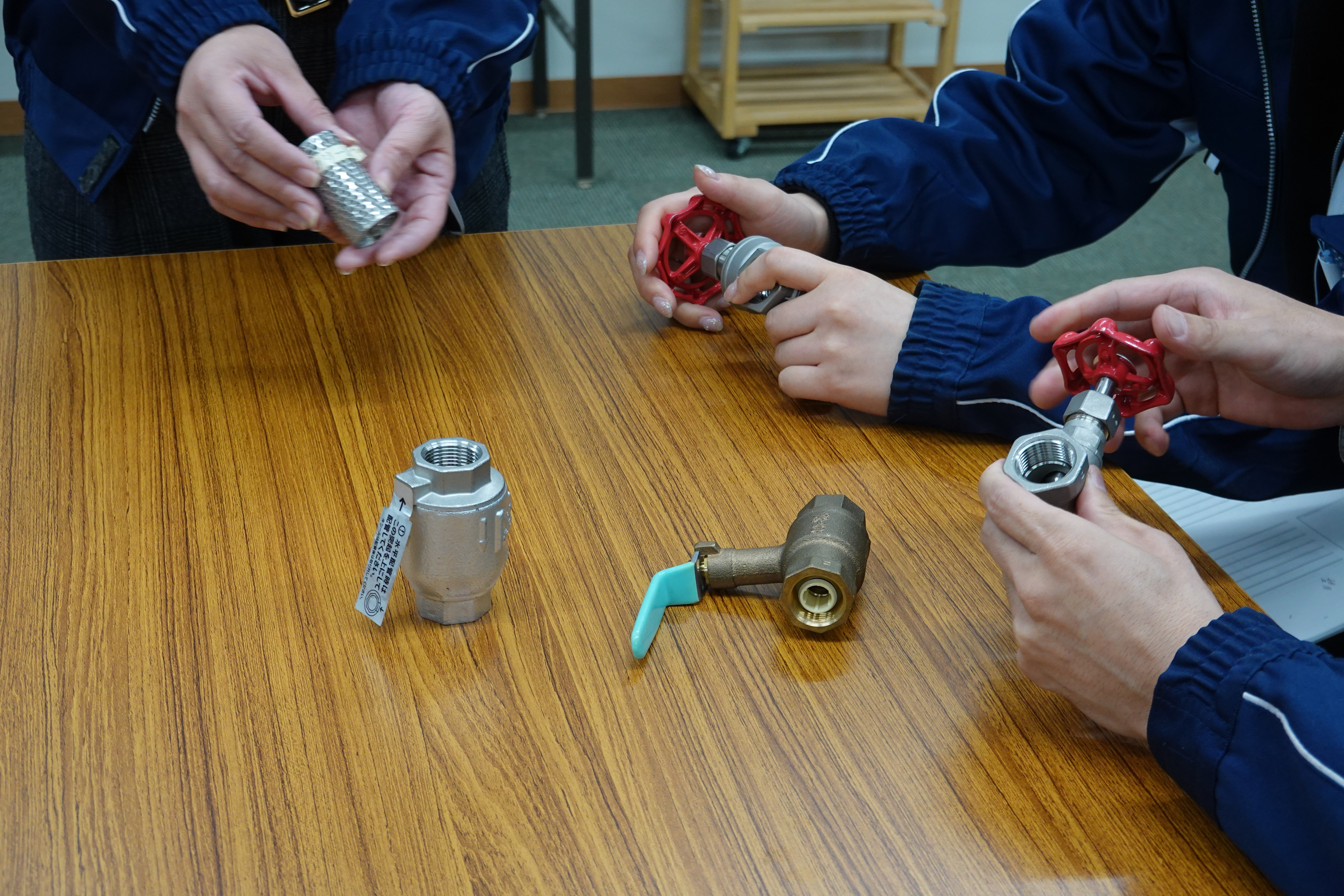

ゲート弁やグローブ弁チャッキ弁を実際に触らせていただきました！

;

次回の講習会は4月末を予定しております

詳しくは㈱キッツ様のHPを御覧下さい☆　
　　　　　　　　　　↓

構造	Y形ストレーナ	U形ストレーナ
配管姿勢	垂直、水平配管	水平配管のみ
接続	ねじ込み形、フランジ形	ねじ込み形、フランジ形
スクリーンの清掃	下ぶたを外すことで下からスクリーンを外せる	上ぶたを外すことで上からスクリーンを外せる
特徴	最も多く使用される	Y形比べて面間寸法が狭いが、全体の高さが高い。スクリーンの面積が大きいため、ろ過量が多い。

今回は㈱キッツ 斉藤様，佐藤様にお越し頂きまして、『手動弁、電動弁』についてご説明頂きました。
