≪社内講習会≫
愛知時計電機

【H27年11月25日(水) 実施】

トップ画面へ
  ↓

今回は愛知時計電機蒲lにお越し頂きまして『産業システム製品』についてご説明頂きました。

エア用超音波流量計「TRX/TRZ」はエア・窒素計測に特化したコストパフォーマンスに優れた
超音波流量計です。
工場における電力使用量の20〜30%が、工場エアを作るコンプレッサーによって消費されて
いますが、工場エアは「タダ」と言う認識が根強く、空気は無味・無臭で無害であるため、
エア漏れや過剰使用もなかなか気に止められていないのが現状です。
そこで愛知時計電機様は工場エアを「見える化」し、
【工場エアの削減=電力消費量の削減=CO2削減】に繋げるためのツールとして
従来の流量計と比べて安価で、ライン毎の設置も可能な、超音波技術を応用した流量計が
愛知時計電機様のエア用超音波流量計「TRX/TRZ」なのです。

≪特長≫
@豊富な出力機能でシステム管理・制御が可能
 ・新たにRS485出力仕様をラインナップしました。
  流量計で測定したすべてのデータ(瞬時流量・積算流量・温度・圧力)が認識できます。
  アナログ・パルス出力も標準で搭載しています。

A圧力損失「0」だからエネルギーロス「0」
 ・計測原理に超音波式を採用。計測管内に障害物がなく、圧力損失がまったくありません。

Bオイル、ミストに強いだから耐久性が高い
 ・可動部がないためオイル、ミストやダストを含んだ流体に強い構造です。
  古い配管、給油式コンプレッサでもご使用いただけます。
  ※他社計測方式と比較した場合。オイル、ミストなどがひどい場合には、縦配管を推奨します

C正逆流の計測・出力が可能
 ・設定により、正逆流の計測・出力が可能になります。工場間で受け渡している空気
  使用量の把握、ループ配管にも使用できます。

D1:60の広いレンジアビリティ
 ・レンジアビリティが広がり、より少ない流量でも正確に計測することができます。
  更に感度流量(計測開始流量)から最大流量までは1:400のワイドレンジを実現いたしました。

E電池駆動で電源工事が不要
 ・面倒な電源工事が不要となる内蔵電池タイプ(10年稼動)をご用意しました。
  電源タイプ(24VDC)もラインナップ。

F読みやすい指示構造
 ・文字が大きく読みやすい液晶デジタル表示で積算流量、瞬時流量を同時に読むことが
  できます。 しかも現地で指示部を90度毎回転させることができます。

G電源工事が不要で10年稼動の内蔵電池タイプと、外部電源タイプ(24VDC)の2種類を
  ラインナップしています。

≪計測原理≫
◇再現性に優れた「伝播時間差」方式
 本流量計には流入側と流出側の二つの超音波センサーが取付られています。
 流体が矢印の方向に流れた場合、流速により流入側から発信した音波と流出側から発信
 した音波との伝播時間に差が生じます。
 この時間差から流体の流速を検出し、流量計本体の断面積と流速をもとに体積流量を
 算出します。 また流量計本体には圧力センサーを内蔵することにより、ノルマル換算機能に
 対応しております。

 ※簡易的なご紹介で申し訳ございませんが、詳しい製品情報や取付け方法
  また愛知時計電機蒲lの岡崎工場では電力量の削減対策としてコンプレッサーエアの
  使用量把握(見える化)に取り組んでおられますのでぜひご興味のある方は
  愛知時計電機鰍フHPをご覧下さい☆

エア用超音波流量計 TRX/TRZ

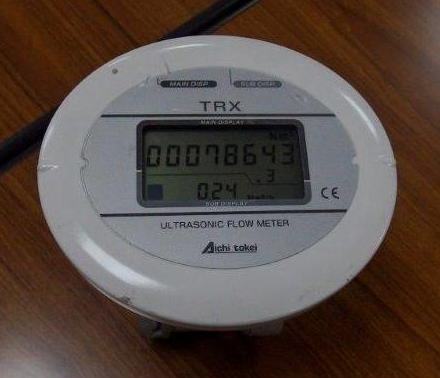

↑液晶部です

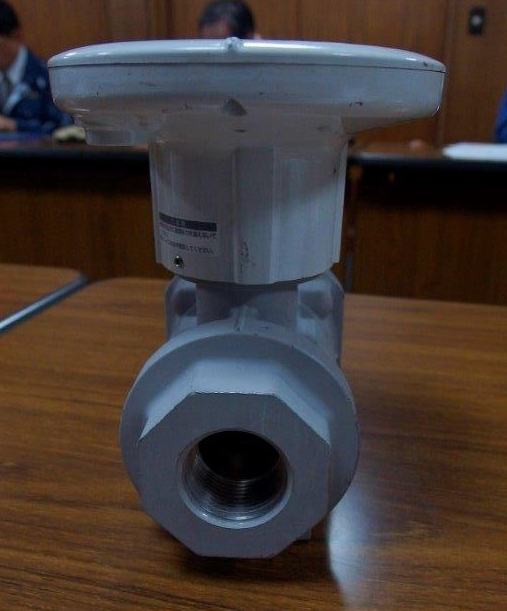

↑ねじ込みタイプです
 (棟・工場・ライン管理用)

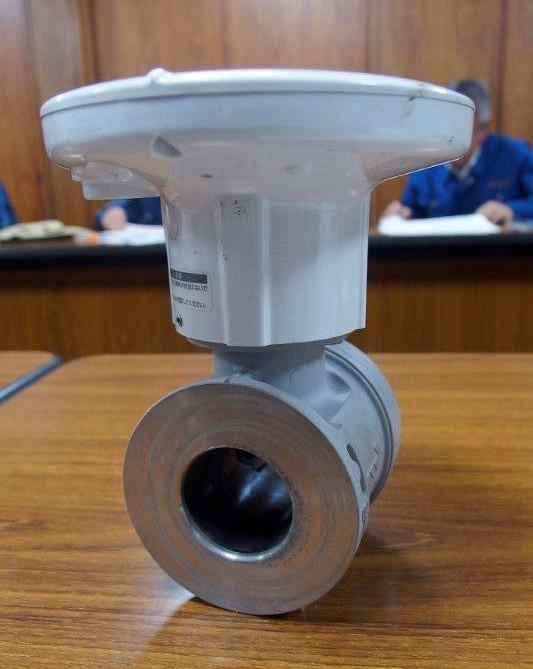

↑ウエハタイプです
 (ライン末端管理用)

今回取り上げますのは愛知時計電機様にご持参して頂きました、
「エア用 超音波流量計 TRX/TRZ」についてご紹介したいと思います☆
※実物はTRXのみです

堀井様
菊永様
