◆ｻｲｽﾞ及び材質等、、
　≪ｻｲｽﾞ≫・DN50-400　PVC-U
　　　　　　　・DN50-600　PP-H
　　　　　　　・DN50-300　PVDF
　≪材質≫・PVC-U、PVC-C、ABS、PP-H、PVDF
　　　　　　　※上の写真の材質は、PVC-Uです。
　≪ｼｬﾌﾄ≫・SUS-304　　
　≪ｼｰﾙ≫・EPDM/FPM
　≪最大使用圧力≫・.1.0Mpa（200Aまで）
　　※PVC-Uは400A、PPは600Aまで
　≪品揃え≫ﾚﾊﾞｰ式、ｷﾞｱｰ式、電動式、空気式

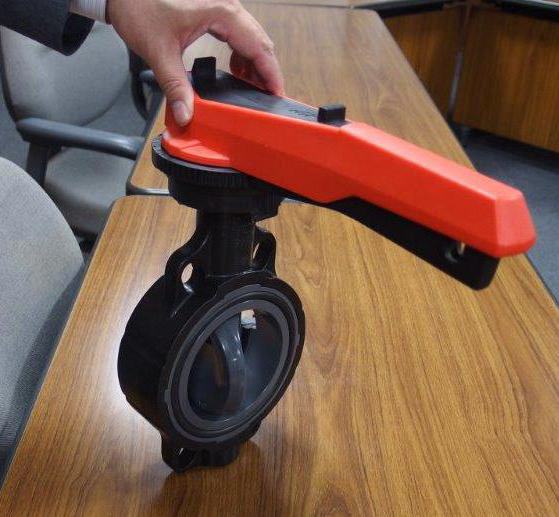

　　　　　　　※上の写真はﾚﾊﾞｰ式です。
　ｳｴﾊﾀｲﾌﾟ　外側ﾎﾞﾃﾞｨ：ｶﾞﾗｽ繊維強化PP（ISO、ANSI、JIS規格対応）

◆薬液から隔離されたｼｬﾌﾄ設計
　・ｼｬﾌﾄは2個ｾｯﾄの精密なOﾘﾝｸﾞでｼｰﾙ上下合わせて8個のｼｰﾙを使用
　　・耐腐食の良いｼｰﾙ設計　　　　　　　　　・ｼｬﾌﾄ材質はSUS-304

◆ｼｰﾙの分割
　・2個のOﾘﾝｸﾞで外部への液漏れを防ぐ　　・特別に設計されたﾃﾞｨｽｸｼｰﾙは弁座の止水性を大幅に向上
　・Oﾘﾝｸﾞ形状ﾌﾗﾝｼﾞｼｰﾙはﾗｲﾅｰ式ｼｰﾙに比較して止水性能を向上し、容易な施工を実現

◆二重偏心構造
　・低摩擦、低摩耗の二重偏心設計のﾃﾞｨｽｸとｼｰﾙ
　・ﾊﾞﾙﾌﾞが閉まる瞬間のみﾃﾞｨｽｸとｼｰﾙが接触し、少し開けばﾃﾞｨｽｸはｼｰﾙから離れます
　⇒そのため長寿命とﾒﾝﾃﾅﾝｽ回数の減少でｺｽﾄ低減！

◆流れ方向によるﾊﾞﾙﾌﾞ特性
　・ﾊﾞﾙﾌﾞのｼｬﾌﾄ側からの流れの場合　⇒・ﾎﾞﾃﾞｨがﾃﾞｨｽｸをｻﾎﾟｰﾄするので、ﾃﾞｨｽｸの破損に対して
　　　　　　　　　　　　　　　　　　　　　　　　　　高い安全性えお示す。　・水密性が増す方向に、流れが作用する
　　　　　　　　　　　　　　　　　　　　　　　　　・開閉作動時のﾄﾙｸ損失は高くなる
　・ﾊﾞﾙﾌﾞのﾃﾞｨｽｸ側からの流れの場合 ⇒・初動ﾄﾙｸが少ない
　　　　　　　　　　　　　　　　　　　　　　　　　・ﾃﾞｨｽｸと管内弁座ｼｰﾙの貼りつく恐れがより少ない
　　　　　　　　　　　　　　　　　　　　　　　　　・開閉作動時のﾄﾙｸ損失が少ない

◆内臓ﾘﾐｯﾄｽｲｯﾁ（ｵﾌﾟｼｮﾝ）
　・開閉信号取出用ﾘﾐｯﾄｽｲｯﾁがﾊﾞﾙﾌﾞ上部に内臓可能
　・546型ﾎﾞｰﾙﾊﾞﾙﾌﾞと同じﾃﾞｻﾞｲﾝ。
　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　※ﾊﾞﾀﾌﾗｲﾊﾞﾙﾌﾞの国内在庫は150A～200Aまでございます。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ぜひご検討下さい☆

一般的工場内配管は、SUS管や鋼管や金属配管などを使用しております。
特に金属配管を用いた場合↓
　・溶接ﾈｼﾞ切り作業が必要　　　・重く作業性が悪い
　・錆や漏れの可能性がある　　・ｺｽﾄﾀﾞｳﾝが難しい　　　など課題があります。

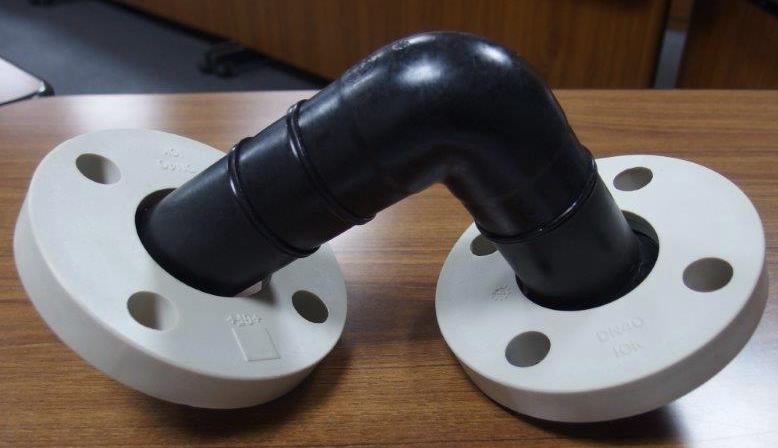

その課題を解決するのがﾎﾟﾘｴﾁﾚﾝ管を採用した《PEﾊｲﾌﾞﾘｯﾄﾞ工法》なのです！！

PEﾊｲﾌﾞﾘｯﾄ工法の特長は、、、
◇『IR溶着』のﾌﾟﾚﾊﾌﾞ施工、『EF溶着』現場施工で素早く現場での施工時間を短縮
　　工場にて『IR溶着』でPE100ﾌﾟﾚﾊﾌﾞ配管を予め製作し現場では『EF溶着』で簡単施工。
　　この2つの効率的な溶着で工期を大幅に短縮できます。
　　溶接機による完全に制御された接合方式のため、作業者の技術差による出来不出来がございません。
　　ﾌﾗﾝｼﾞﾚｽにより、配管ｽﾍﾟｰｽの削減が可能です。
◇軽く、現場施工の負担を減らします
　　ﾎﾟﾘｴﾁﾚﾝ管はSUS管などに比べて、約1/3～1/4軽量です。(100A 5mで比較)
　　現場作業員の負担を減らし、配管作業のｽﾋﾟｰﾄﾞUPを可能します。
　　ﾌﾟﾚﾊﾌﾞ運搬、高所配管が容易に行えます。
◇錆や漏れの心配はありません
　　ﾎﾟﾘｴﾁﾚﾝ管は錆びることがございません。

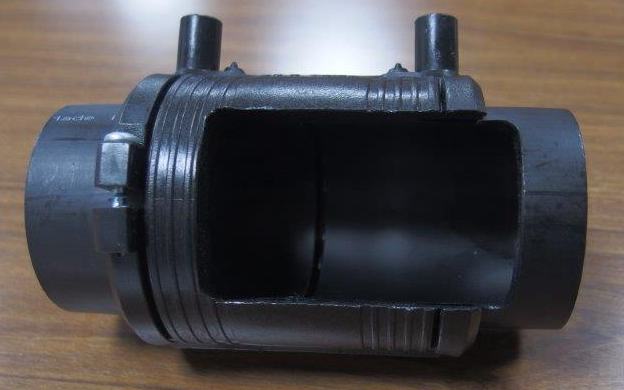

　　EF継手を使用すればﾌﾗﾝｼﾞﾚｽ配管を容易に構築でき、漏水ﾘｽｸの低減ができます。
◇ｺｽﾄ削減と工期短縮
　　軽量なﾎﾟﾘｴﾁﾚﾝ配管は配管取替え時の作業効率UPと長寿命化による取替え頻度の低減を実現！
　　SUS-304管と比べてｺｽﾄ削減ができます。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　こちらもぜひご検討下さい☆

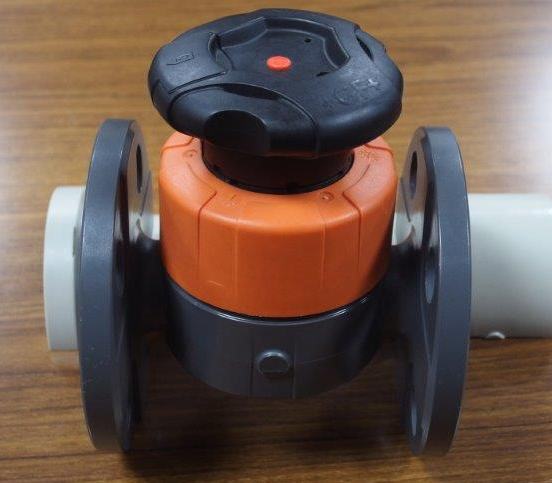

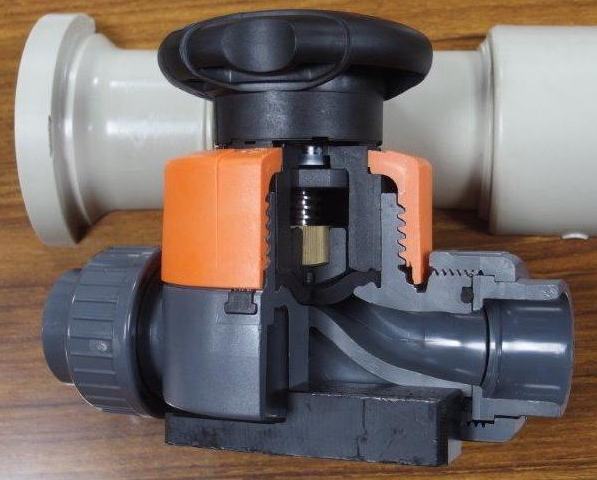

①安全性
　◆革新的なﾊｳｼﾞﾝｸﾞﾝﾅｯﾄを採用することで密閉され漏れません。ﾎﾞﾙﾄ、ﾅｯﾄの腐食なし。
　　操業中の増し締めの必要もなし。
　　ﾌﾘｸｼｮﾝﾛｯｸによりﾊｳｼﾞﾝｸﾞﾅｯﾄは緩みません。
　◆優れた耐磨耗性により高濃度薬品への対応が可能。
　　長寿命ｶｸﾏｸで材質の異なるｶｸﾏｸや耐浸透ｶｸﾏｸにも対応。
　◆ﾛｯｸ機構内臓ﾊﾝﾄﾞﾙのため容易にﾛｯｸが可能。
　　又南京錠でﾛｯｸができるため管理者以外設定操作不可。ﾊﾝﾄﾞﾙ操作ﾐｽ解消！
②利便性
　◆ﾏﾙﾁﾌｧﾝｸｼｮﾝﾊﾝﾄﾞﾙは2色で開度指示されたｲﾝｼﾞｹｰﾀﾋﾟﾝや人間工学に基づいて
　　　設計されたﾊﾝﾄﾞﾙにより、簡単な調整や操作性の良いﾊﾝﾄﾞﾙを実現。
　 ◆ﾊﾞﾙﾌﾞﾎﾞﾃﾞｨは従来品と同じ固定ﾈｼﾞを使用、又面間寸法も同じなので組み換えや取替えが簡単！
　　ｱﾀﾞﾌﾟﾀの必要なし。
　 ◆色々な配管圧力に適応可能な自動ﾊﾞﾙﾌﾞ。限られたｽﾍﾟｰｽでも設置可能なｺﾝﾊﾟｸﾄﾃﾞｻﾞｲﾝ。　　
　　　簡単、早く、そして安全な施工！
　 ◆開閉信号の取出しが可能
③効率性
　◆より良い流量特性、流量制御性能
　 ◆RO(逆浸透)ｼｽﾃﾑに適応しており、又高圧にも対応しております
　 ◆機能向上後もﾘｰｽﾞﾅﾌﾞﾙな価格
　 ◆ｾﾞﾛｽﾀﾃｯｸﾃﾞｻﾞｲﾝは医薬、食品の純水ﾗｲﾝに最適

　≪使用例≫ ｹﾐｶﾙﾌﾟﾛｾｽ、水処理、ﾗｲﾌｻｲｴﾝｽ/ﾏｲｸﾛｴﾚｸﾄﾛﾆｸｽ　など、、、
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　品揃えも豊富ですのでぜひご検討下さい☆
