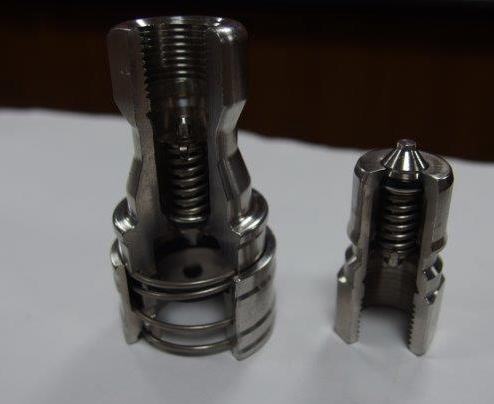

・SPｶﾌﾟﾗの大流量ﾀｲﾌﾟ
　従来の「SPｶﾌﾟﾗ」に比べて7％～64％
　までの流量ｱｯﾌﾟを実現。
　ｶﾌﾟﾗ内臓のﾊﾞﾙﾌﾞの形状をﾘﾆｭｰｱﾙ。
　分離後でもﾊﾞﾙﾌﾞが自動で復帰して
　単体時ｼｰﾙの安定性を考慮されて
　います。
　滑らかなﾌﾟﾗｸﾞ先端部の形状によって
　ｿｹｯﾄとの接続操作もより快適に。
　従来のSPｶﾌﾟﾗとの互換性もあります　　　ので用途に合わせて使用可能。
　本体材質が異なっても流量特性は
　同じですので、用途に応じた本体材質　　の選択が可能。
　ｽﾅｯﾌﾟ式ｽﾄｯﾊﾟｰを装着することにより
　確実なﾛｯｸができます。(こちらは別売　　りです。)　　　
・適応流体　　
　水、作動油、薬品、空気、ｶﾞｽ、蒸気

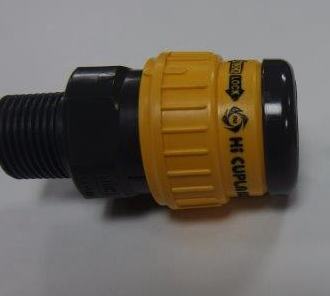

・金属製の1/4の軽さとﾜﾝﾀｯﾁ接続で
　ｽﾑｰｽﾞに配管が可能
　接続と同時にｽﾘｰﾌﾞを自動ﾛｯｸし不意の分離を
　防止します。
　流体は双方向から流せます。
　
・適用流体
　空気、水

・ｽﾘｰﾌﾞに溝・ｿｹｯﾄ本体にｽﾄｯﾊﾟを装備して
　いることによりｽﾘｰﾌﾞを回すだけで
　簡単・確実にﾛｯｸが可能。
　溝とｽﾄｯﾊﾟの位置を合わせない限り
　分離ができません。

・適用流体
　空気、水

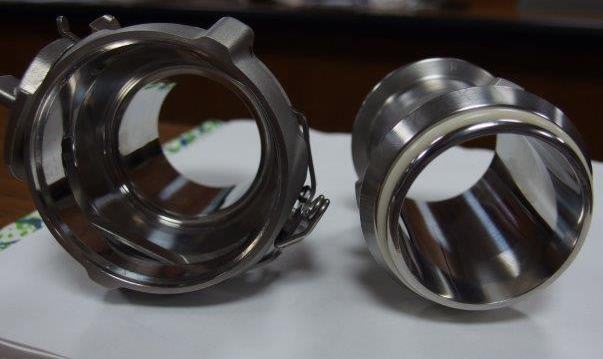

食品製造などの現場で一般的に使用されているﾍﾙｰﾙ継手は、洗浄の作業に大変手間が
かかります。ｻﾆﾀﾘｰｶﾌﾟﾗは取り外し、分解・組立・接続作業を短時間に行える構造となって
おり、食品製造の生産性向上に貢献しております。接液部はすべてSUS316L相当の材質
で食品衛生法に合格しているﾊﾟｯｷﾝを採用。
《特徴》
・接続は差し込むだけのﾜﾝﾀｯﾁ構造で配管組立作業が1人で可能です
・不意な離脱を防ぐｽﾄｯﾊﾟ付、又ﾊﾟｯｷﾝが流路にはみ出しません。
・工具不要ですべての部品が短時間で分解・組立可能。
・部品点数が少ないため洗浄が簡単に。
・ﾌﾟﾗｸﾞからOﾘﾝｸﾞが脱落しないため衛生的　　など、、

　ぜひご検討下さい☆　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　詳しくは日東工器㈱様のHPへ

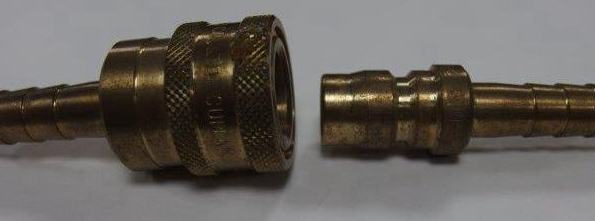

・ﾊﾞﾙﾌﾞﾚｽ構造なので圧力損失を大幅に
　低減、大流量が得られます。
　高粘度の流体に適しています。
　幅広い用途・状況に対応できるよう
　各種の本体材質、ｻｲｽﾞ、取付形状を　　　　標準化しています。
　ﾎｰｽﾊﾞﾝﾄﾞ不要でﾌﾞﾚｰﾄﾞﾎｰｽを装着可能

・適応流体
　水、作動油、薬品、空気、ｶﾞｽ、蒸気

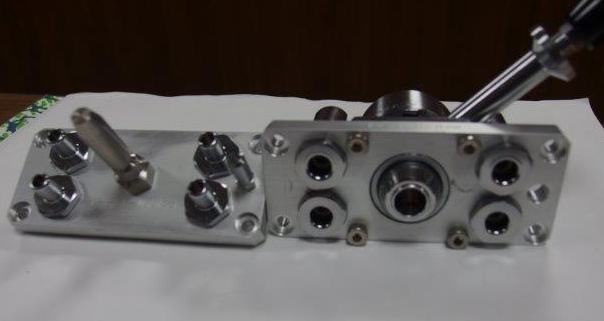

・一回の接続操作で複数の配管を
　同時に接続。
　複数配管の交換時間を大幅に短縮。
　ﾚﾊﾞｰ操作によって、手動で容易に
　接続・分離ができます。
　ﾚﾊﾞｰにｽﾄｯﾊﾟｰが付いていますので
　分離時にｿｹｯﾄﾌﾟﾚｰﾄの急な飛び出し　　　がありません。
　ｿｹｯﾄ側のみにﾊﾞﾙﾌﾞがあります。

・適用流体　　空気

・日東独自のﾊﾞﾙﾌﾞ機構で低圧損・大流量　　を実現。最大で約40％の流量UP！
　内圧ｾﾞﾛの状態でﾜﾝﾀｯﾁ接続が可能。
　接続状態のままでﾊﾞﾙﾌﾞ開閉操作が可能
　ｽﾘｰﾌﾞﾛｯｸ機能を内蔵で不意の分離防止。
　分離時はﾌﾟﾗｸﾞ側の残圧を排気することで　　不快音や反動を解消。
　
・適用流体　空気
　　

・手元角度が自由自在(屈曲範囲70°)に
　なるので、狭い場所や上向きの作業でも
　工具類が楽に使用できます。
　屈曲部を潤滑性樹脂で補強している為
　屈曲動作は滑らかで耐久性に優れている。
　
・適用流体　　空気
　

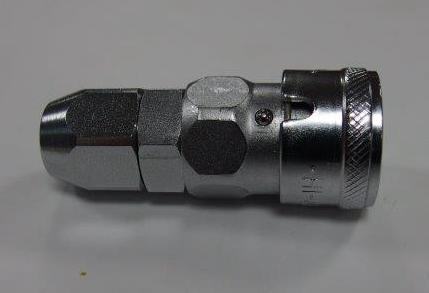

・新開発のﾛｰﾀﾘ機能で360°の首振り回転が可能。
　本体に45°の角度を設けているのでﾎｰｽから
　伝わる煩わしい負担を解消。
　さらにｺﾝﾊﾟｸﾄ化、軽量化、耐久性がｱｯﾌﾟ。

・適用流体　　空気

◆今回カプラをいくつかご持参していただきまして、その中から「低圧用」「中圧用」と分けて
　何点かﾋﾟｯｸｱｯﾌﾟしました！

配管を素早く脱着できる継手のことです。
着脱機構を有したｿｹｯﾄとﾌﾟﾗｸﾞがあり、使用流体、圧力に応じ各種本体材質、ｺﾞﾑ材質が
ございます。
用途によりｿｹｯﾄ、ﾌﾟﾗｸﾞに自動開閉ﾊﾞﾙﾌﾞ（ﾁｬｯｷ）が内臓されています。
ｻｲｽﾞも小口径（1ｍｍ）から大口径（540ｍｍ）までございます。
