《H25年11月26日 実施》

日阪様は『最新のﾌﾟﾚｰﾄﾃｸﾉﾛｼﾞｰを世界に発信する HISAKA』を
ｽﾛｰｶﾞﾝに多様化、高度化するﾆｰｽﾞに対応するため
小型は0.18�u/台から大型は2.000�u/台まで
豊富な機種を取り揃えています。

【一般産業機械設備】
・冷却設備・冷凍設備・温水利用設備
・ﾒｯｷ設備・焼入れ設備・塗装設備
・水濾過設備・自家発電設備・油圧利用設備
・ｽﾊﾟ設備と給排水熱回収設備 etc、、、

《用途事例》

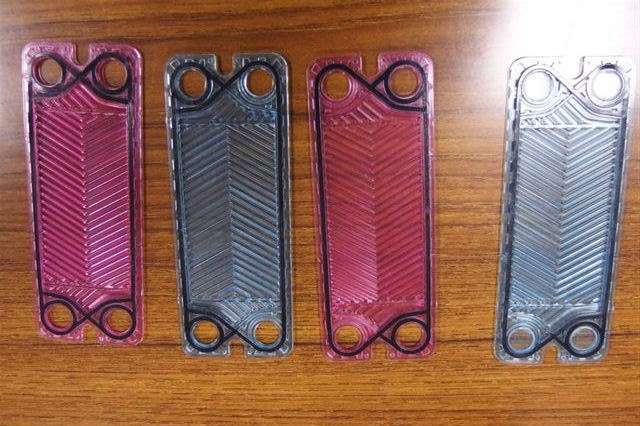

【↓こちらは、実際の伝熱ﾌﾟﾚｰﾄの写真です。】

�@Dﾌﾟﾚｰﾄ
�A中間ﾌﾟﾚｰﾄ（Aﾌﾟﾚｰﾄ）
�B中間ﾌﾟﾚｰﾄ（Bﾌﾟﾚｰﾄ）
�CEﾌﾟﾚｰﾄ　※通路孔はﾌﾞﾗｲﾝﾄﾞになってます。

�鞄�阪製作所様により、
《熱交換器》について御説明頂きました。

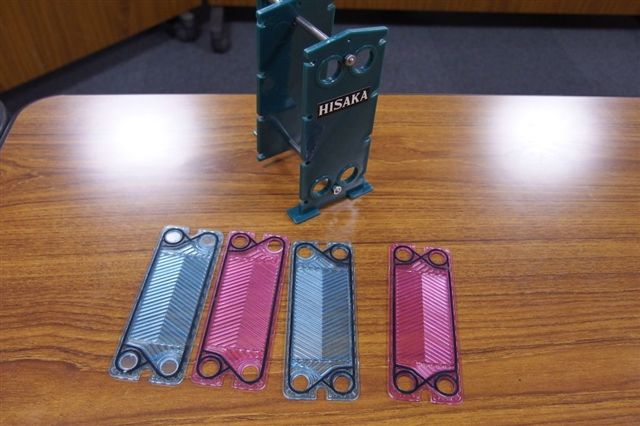

[↑こちらは、ﾌﾟﾚｰﾄ式熱交換器のﾐﾆﾁｭｱ模型です]

ﾒﾘｯﾄとは、、

　�鞄�阪製作所

・ﾁｭｰﾌﾞの代わりにﾌﾟﾚｽ成形を行った薄板を積層して
　積層して出来る間隙に熱交換器を行う2流体が
　流れます。ﾌﾟﾚｰﾄに施される波模様が互いのﾌﾟﾚｰﾄ間の
　間隙を保ち、かつ高い伝熱性能をもたらします。

【←講習会を受けている様子です◆】

詳しくは、�鞄�阪製作所様のHPを御覧下さい☆
　　　　　　　　　　　　↓　

ﾌﾟﾚｰﾄには4種類あり、固定ﾌﾚｰﾑ側にくるDﾌﾟﾚｰﾄ、
移動ﾌﾚｰﾑ側にくるEﾌﾟﾚｰﾄと中間ﾌﾟﾚｰﾄ（A/B)でﾌﾟﾚｰﾄは編成されます。
ｶﾞｽｹｯﾄのｼｰﾙ方法はDﾌﾟﾚｰﾄのみ、通路孔部両方ｼｰﾙです。

�C

�B

�A

�@

・複雑にﾃﾞｻﾞｲﾝされた伝熱ﾌﾟﾚｰﾄが構成する流路が
　驚異的な伝熱係数を与えます。
　　　　　　　　　　 　　　　　↓（そうすることにより）
　 　　軽量・ｺﾝﾊﾟｸﾄ･安価・高性能になります!!!　

・ﾌﾟﾚｰﾄを積層した単純で、合理的な構造が使いやすさにより
　　　　　　　　　　　　　　　↓
　ﾒﾝﾃﾅﾝｽが容易・能力変更はﾌﾟﾚｰﾄの増減だけでOK!!!　　　　　

【 内田様 】

【 大前様 】

ﾄｯﾌﾟﾍﾟｰｼﾞへ戻る
　　　　↓

ﾌﾟﾚｰﾄ式熱交換器のﾄｰﾀﾙﾒﾝﾃﾅﾝｽｻﾎﾟｰﾄ
　『まるごとぱっく』をぜひ御利用下さい!!!

　トラブルなどございましたら、、、

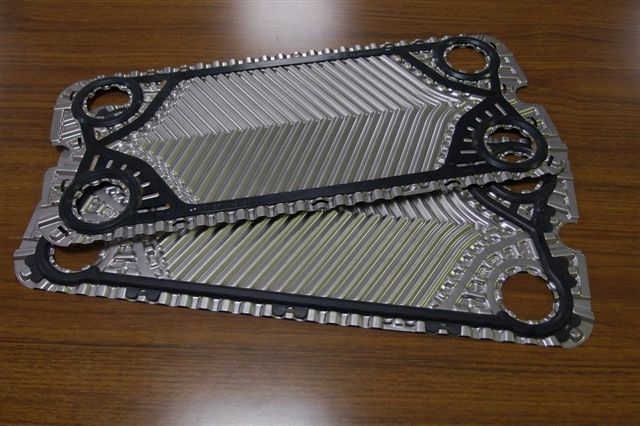

《伝熱ﾌﾟﾚｰﾄの種類》

・伝熱ﾌﾟﾚｰﾄ、流体をｼｰﾙするｶﾞｽｹｯﾄ、
　ﾌﾚｰﾑの3つの主要な部品で構成されています。
　必要とされる交換熱量、温度条件でﾌﾟﾚｰﾄの形状、
　必要枚数が決定します。
